潔凈室(Clean Room)，亦稱為無塵室或清凈室。它是污染控制的基礎，沒有潔凈室，污染敏感零件不可能批量生產。在FED-STD-2里面，潔凈室被定義為具備空氣過濾、分配、優化、構造材料和裝置的房間，其中特定的規則的操作程序以控制空氣懸浮微粒濃度，從而達到適當的微粒潔凈度級別。

目錄

二、潔凈室原理

1. 單向流（層流）潔凈室原理  2. 亂流潔凈室原理  三、控管項目  四、分類

1. 亂流式（Turbulent Flow)  2. 層流式（Laminar)  3. 復合式（Mixed Type)  五、氣流的流動

1. 氣流的重要性

2. 風速的控制  3. 影響因素  六、潔凈室之構成

七、潔凈室按用途分類（可分為兩大類）

1. 工業潔凈室  2. 生物潔凈室  八、潔凈室污染源知識

1. 1、發塵量

2. 2、發菌量  九、潔凈室標準規范

1. G內標準規范

2. G際標準規范  十、行業應用詳細參數  十一、潔凈室八大特點  十二、潔凈室從業人員規范

一、定義

  潔凈室是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。亦即是不論外在之空氣條件如何變化，其室內均能俱有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。

  潔凈室**主要之作用在于控制產品（如硅芯片等）所接觸之大氣的潔凈度日及溫濕度，使產品能在一個良好之環境空間中生產、制造，此空間我們稱之為潔凈室。按照G際慣例，無塵凈化級別主要是根據每立方米空氣中粒子直徑大于劃分標準的粒子數量來規定。也就是說所謂無塵并非100%沒有一點灰塵，而是控制在一個非常微量的單位上。當然這個標準中符合灰塵標準的顆粒相對于我們常見的灰塵已經是小的微乎其微，但是對于光學構造而言，哪怕是一點點的灰塵都會產生非常大的負面影響，所以在光學構造產品的生產上，無塵是必然的要求。

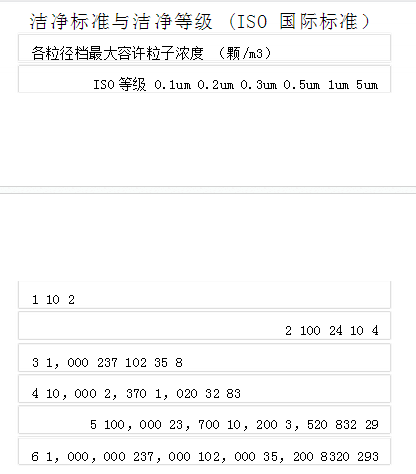

  每立方米將小于0.3微米粒徑的微塵數量控制在3500個以下，就達到了G際無塵標準的A級。目前應用在芯片級生產加工的無塵標準對于灰塵的要求高于A級，這樣的高標主要被應用在一些等級較高芯片生產上。0.5uM及以下的微塵數量被嚴格控制在每立方米1000個以內，這也就是業內俗稱的1K級別。  潔凈室狀態分為以下三種

  空態：已經建造完成并可以投入使用的潔凈室（設施）。它具備所有有關的服務和功能。但是，在設施內沒有操作人員操作的設備。

  靜態：各種功能完備、設定安裝妥當，可以按照設定使用或正在使用的潔凈室（設施），但是設施內沒有操作人員。

動態：處于正常使用的潔凈室，服務功能完善，有設備和人員；如果需要，可從事正常的工作。

二、潔凈室原理

單向流（層流）潔凈室原理

  [1]

在潔凈室內，從送風口到回風口，氣流流經途中的斷面幾乎沒有什么變化，加上進風靜壓箱和高效過濾器的均壓均流作用，全室斷面上的流速比較均勻，而**少在工作區內流線單向平行，沒有渦流。這也就是單向流潔凈室的三大特點。這里的流線單向平行，是指時均流線彼此平行，方向單一。

  單向流潔凈室的流態從雷諾數判斷是紊流的，所以所謂層流潔凈室的層流和流體力學上的層流是完全不同的概念。因此，層流潔凈室這個名詞是不貼切的，G外某些標準和文章也指出這一點，例如英G標準BS-5295就曾把所謂層流潔凈室定義為單向流潔凈室，只是照顧習慣在括號中注明為層流。前聯邦德G標準VDl- 2083則用“非紊流的置換流”這一術語，并在注中指出，層流這一概念只是為了區別早于層流潔凈室出現的紊（亂）流潔凈室而在當時采用的習慣用語，“層流系統”的確切意思并不是分層流動，而是紊流的置換流，用本章提到的概念是紊流的漸變流。在流體力學中，這種流動狀態也可稱平行流或單向流。1977年中G在《空氣潔凈技術措施》中選用了“平行流”這個術語，在該術語后面同時也指出習慣上稱“層流”。

  在單向流潔凈室內，干凈氣流不是一股或幾股，而是充滿全室斷面，所以這種潔凈室不是靠潔凈氣流對室內臟空氣的摻混稀釋作用，而是靠潔凈氣流推出作用將室內臟空氣沿整個斷面排**室外，達到凈化室內空氣的目的。所以，前聯邦德G有人稱單向流潔凈室的氣流為“活塞流”、“平推流”前蘇聯稱之為“被擠壓的弱空氣射流”。干凈空氣就好比一個空氣活塞，沿著房間這個“氣缸”，向前（下）推進，而使塵粒只能前（下）進，沒有返回，把原有的含塵濃度高的空氣擠壓出房間。在單向流潔凈室以及單向流凈化設備中，可以發現沿壁的和兩個過濾器搭接處下方的反向氣流。這種氣流將把下方的污染傳輸到上部再送下來，破壞了上述“活塞流”的狀態，危害極大。對于和外界有開口相通的局部凈化設備，例如潔凈工作臺，這種氣流將引射外界污染氣流，在設計上一定要減小過濾器邊框處所占的無效面積，更要設法使空間的壁面盡量接近過濾器有效迭風截面。  #p#分頁標題#e#

  通過上面分析，可以認為保證單向流潔凈室特性（高潔凈度和快速自凈恢復能力）的重要先決條件有兩個：①來流的潔凈度；②來流的活塞流情況；

  對于來流的潔凈度，對通過高效以上過濾器送風的單向流潔凈室來說是不成問題的，而對于來流的“活塞流”情況，則需作進～步分析。

  根據流體力學原理，來流條件對以后的流動狀況將有直接的重要影響，送風面出口氣流也就是工作區的來流。

  來流的紊動性大，則將影響后面的單向流特性；來流未充滿流動截面，則將影響后面是否能形成“活塞流”和形成的快慢；而來流未充滿流動截面也是來流素動的一個因素。所以，在采用高效過濾器的條件下，保證單向流潔凈室特性的必要條件是“活塞流”，而“活塞流”的必要條件則是來流充滿流動截面。但是，對一間房間而不是一段管道來說，讓氣流從頭**尾完全充滿流動截面也是不現實的。

  **初，確實認為這種單向平行的氣流應該充滿整個潔凈室，但這在技術上和經濟上都是不利的。隨著認識的發展，人們又指出這種單向流只是“在有限的*域內全部空氣沿平行流線以等速流動的意思”，并認為能極力抑制渦流的發生。通過全空間的清潔空氣的單向流特性占支配地位的那樣的房間，也稱為單向流潔凈室。這就是說，不要求在整個房間都具有單向平行的流線，均勻的速度，沒有渦流，而是只要求單向平行流特性在這個房間中占支配地位，例如在整個工作區這一層空間保證了單向流，這個房間就是單向流潔凈室。前面介紹過的G內外有關標準、措施中關于單向流潔凈室達到的高潔凈度，就是指在工作區內達到的潔凈度。因此，密集布置的流線型散流器頂送和全孔板頂送，也被作為實現垂直單向流的手段使用。

亂流潔凈室原理

[2]

潔凈室按其氣流狀態來區分，主要分為亂流（非單向流）潔凈室、單向流潔凈室和輻

流潔凈室（也有稱矢流潔凈室的），這一節主要討論亂流潔凈室。前面已經指出，不論是哪一種潔凈室，都是紊流流態。那為什么不都叫紊流潔凈室呢？

  亂流潔凈室的名稱是借用于日文，但是日文的亂流就是紊流的意思，而中G**早在《空氣潔凈技術措施》中正式采用的亂流一詞是兼有紊流的含義而不同于流體力學上的紊流這一專有名詞。現在G際上則習慣稱這種潔凈室為非單向流潔凈室。    所謂亂流潔凈室，一般包括以下各種送風形式：    ⑴高效過濾器頂送（有擴散板和無擴散板    ⑵流線型散流器頂進    ⑶局部孔板頂送    ⑷側送

  具有這些送風形式的潔凈室，如以雷諾數判斷，顯然屬于紊流流態，但是如果把它們稱為紊流潔凈室就不合適。氣流沿整個頂棚下送，室內速度達到0.25m/s 以上，這種室內的流動狀態也是紊流，但在后面就會搞清楚，雖然這兩種送風方式都造成室內紊流流態，但是就其凈化室內空氣的原理來說，卻是根本不同的，后者屬于單向流或平行流潔凈室的凈化原理。所以如果把前者稱為紊流潔凈室，則后者也應被包含進去了。

  亂流潔凈室的主要特點是從來流到出流（從送風口到回風口）之間氣流的流通截面是變化的，潔凈室截面比送風口截面大得多，因而不能在全室截面或者在全室工作區截面形成勻速氣流。所以，送風口以后的流線彼此有很大或者越來越大的夾角，曲率半徑很小，氣流在室內不可能以單一方向流動，將會彼此撞擊，將有回流、旋渦產生。這就決定亂流潔凈室的流態實質是：突變流；非均勻流。

  這比用紊流來描述亂流潔凈室更確切、更全面。紊流主要決定于雷諾數，也就是主要受流速的影響，但是如果采用一個高效過濾器頂送的送風形式，則即使流速極低，也要產生上述各種結果，這就因為它是一個突變流和非均勻流。因此這種情況下不僅有流層之間因紊流流動而發生的摻混，而且還有全室范圍內的大的回流、旋渦所發生的摻混。

  所以，概括地說，亂流潔凈室的作用原理是：當一股干凈氣流從送風口送入室內時，迅速向四周擴散、混合，同時把差不多同樣數量的氣流從回風口排走，這股干凈氣流稀釋著室內污染的空氣，把原來含塵濃度很高的室內空氣沖淡了，一直達到平衡。所以氣流擴散得越快，越均勻，稀釋的技果就越好。所以亂流潔凈室的原理就是稀釋作用。

三、控管項目

  1、能除去空氣中飄游之微塵粒子。    2、能防止微塵粒子之產生。    3、溫度和濕度之控制。    4、壓力之調節。    5、 有害氣體之排除。    6、結構物與隔間之氣密性。    7、靜電之防制。    8、電磁干擾預防。    9、安全因素之考慮。    10、節能之考量。

  空氣凈化方法    1 、整體凈化：可分為層流型和湍流型。層流是指空氣由一側全面地以同速流向另一側，使室內產生的塵粒或細菌不會向四周擴散而被平推出室外，而達到好的除菌效果。    ⑴高效過濾除菌技術：空氣潔凈主要靠高效或超高效過濾設備，向特定的環境內輸送潔凈空氣并能保持空氣的潔凈度。過濾潔凈原理：①網截阻留；②篩孔阻留；③靜電吸引阻留；④慣性碰撞和布朗運動阻留。因此，過濾潔凈技術是一種綜合作用的結果。  #p#分頁標題#e#

  ⑵濾材結構：生物潔凈室所用濾材級別多數為高效或超高效濾材，所用濾材有：玻璃棉制濾材、**紙漿制濾材、石棉纖維濾材、過氯乙烯纖維濾材等。高效濾材對空氣中 0.5 μ m 的顆粒的阻留率能達到 90%~99% ，超高效濾材可阻留 0.3 μ m 的顆粒 99.9% 以上。    2 、局部凈化

  ⑴潔凈層流罩：潔凈層流罩是醫院局部空氣凈化裝置。一般可構成垂直層流方式，四周用透明圍幕。整個罩內可保持高潔凈度（萬級**百級）空氣。這種潔凈層流罩可用于免疫功能低下病人的治療保護，所以也稱無菌病床層流罩。

  ⑵凈化操作臺：采用水平或垂直層流方式凈化箱體內的空氣，可使操作臺內凈化達到很**別。

  ⑶靜電吸附除菌凈化技術：靜電吸附除菌是利用工業電除塵的原理，在小型化技術方面有所創新。①采用細線放電極與蜂巢狀鋁箱收集極形成級線裝置；②采用鏡象力荷電吸附作用。

  目前有一種三級凈化裝置，即預過濾 - 高效過濾 - 活性炭吸附，組合式正離子靜電吸附除菌，并采用大風量空氣凈化，以保證室內空氣凈化次數，較好地解決了醫院重點部門如手術室、 ICU 、母嬰病房、血液透析室等有人情況下的空氣持續消毒問題，可使醫院室內空氣的凈化潔凈度達到 10 萬級 ~1 萬級。

  ⑷負離子凈化技術：負離子是一種帶負電的化學基團，能發生可逆性變化，存在時間極短，本身并無殺滅微生物的能力，主要是靠帶電離子與空氣中的微粒特別是微生物顆粒結合，形成多個顆粒凝聚變大從而迅速沉降，使空氣達到凈化的目的。空氣中負離子只有在具備某些化學性質時，如活性氧離子等，它們才具有侵害蛋白質的能力從而殺滅微生物，因此負離子對空氣凈化的能力比較有限，對空氣中微生物粒子清除率只能達到 70%~90%。

四、分類

亂流式（Turbulent Flow)

  空氣由空調箱經風管與潔凈室內之空氣過濾器（HEPA)進入潔凈室，并由潔凈室兩側隔間墻板或高架地板回風。氣流非直線型運動而呈不規則之亂流或渦流狀態。此型式適用于潔凈室等級1,000-100,000級。

  定義：氣流以不均勻速度不平行流動、伴有回流或渦流的潔凈室。

  特性：亂流潔凈室是靠多次換氣來實現潔凈與潔凈級別。換氣次數決定定義中的凈化級別（換氣次數越多，凈化級別越高）

  ⑴自凈時間：是指潔凈室按設計換氣次數開始送風到潔凈室，室內含塵濃度達到所設計的凈化級別的時間。1,000級希望不超過20min（分鐘） （可取15min計算） 10,000級希望不超過30min（分鐘） （可取25min計算） 100,000級希望不超過40min（分鐘） （可取30min計算）

  ⑵換氣次數（按上述自凈時間要求設計）1,000級 43.5—55.3次/小時 （規范：50次/小時） 10,000級 23.8—28.6次/小時 （規范：25次/小時） 100,000級 14.4—19.2次/小時 （規范：15次/小時）

  優點：構造簡單、系統建造成本，潔凈室之擴充比較容易，在某些特殊用途場所，可并用無塵工作臺，提高潔凈室等級。

  缺點：亂流造成的微塵粒子于室內空間飄浮不易排出，易污染制程產品。另外若系統停止運轉再激活，欲達需求之潔凈度，往往須耗時相當長一段時間。  層流式（Laminar)

  層流式空氣氣流運動成一均勻之直線形，空氣由覆蓋率100%之過濾器進入室內，并由高架地板或兩側隔墻板回風，此型式適用于潔凈室等級需定較高之環境使用，一般其潔凈室等級為Class 1~100。其型式可分為二種：

  ⑴水平層流式：水平式空氣自過濾器單方向吹出，由對邊墻壁之回風系統回風，塵埃隨風向排出室外，一般在下流側污染較嚴重。
